据东莞南方泵业了解，水力除焦电气控制系统是以除焦控制阀为核心，综合了气动隔断阀、高压水泵、钻机绞车以及供水、供油等系统协调动作，进行运行和联络的电控系统。通过采用可编程序控制器代替传统的继电器逻辑控制电路，提高了整个控制系统的可靠性，同时，又使整个系统具有了良好的可维护性。

    1.泵房控制柜

    接通泵房电气控制柜面板上的“控制电源”，控制电源接通，可编程控制器投入运行。启动润滑油泵、高位水罐供水泵，选择控制柜面板上的准备启动的高压水泵号，并选择准备除焦的焦塔号，确认无误后，按下面板上的“选定”按钮，再次确认除焦塔号。当油压及储水罐液位正常后，高压水泵具备起动运转条件，等待塔顶联络信号。收到塔顶要求启动水泵的信号后，泵房操作人员在现场启动高压水泵。

    2.塔顶正压防爆操作盘

    接通操作盘电源，在泵房控制柜上控制电源接通，完成选塔操作塔顶操作盘作钻具升降操作。钻具支点轴承的导轨上安装有接近开关1PS～8PS，钻具上升至上极限位置(1PS、5PS)，钻具绞车自动停止。钻具下降到塔内接近开关(3PS、7PS)的安装位置时，选定除焦塔的隔断阀自动打开，联合钻孔切焦器进塔后，操作人员根据需要选择除焦阀工作状态。当状态开关转向予充位置时，除焦控制阀开启以一定流量向上水管道充水，当塔顶管道内水压达到予充值时，予充压力开关接通，告示“予充完成”，此时操作人员可将状态切换开关拨向“全开”位置，进入水力除焦工作状态。联合钻孔切焦器到达塔底极限位置(4PS、8PS)时，钻机绞车自动停止下降，联合钻孔切焦器在塔内时，除焦控制阀可任选工作状态，切焦器自由升降。当联合钻孔切焦器上升到塔内上极限位置(2PS、6PS)时，若除焦控制阀处于“予充”或“全开”状态，联合钻孔切焦器自动停止上升。还有，东莞南方水泵观察到操作人员将除焦控制阀状态开关拨向“回流”位置，联合钻孔切焦器方可继续上升提出塔外，塔顶隔断阀在联合钻孔切焦器提出塔外之前已自动关闭。

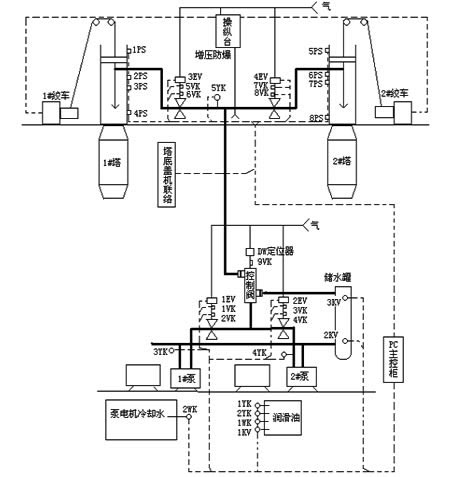

    3.外接一次表分布示意图
